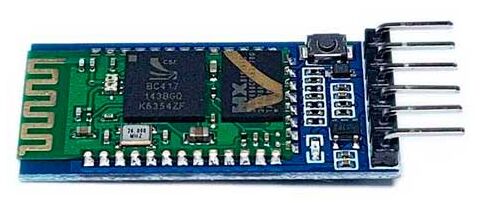

HC05 Bluetooth-Serial Modül Kartı, Bluetooth SSP(Serial Port Standart) kullanımı ve kablosuz seri haberleşme uygulamaları için tasarlanmıştır. Hızlı prototiplemeye imkan sağlaması, breadboard, arduino ve çeşitli devrelerde rahatça kullanılabilmesi için gerekli pinler devre kartı sayesinde dışarıya alınmıştır. Çoğu bluetooth modülden farklı olarak master modunu da desteklemektedir.
Standart pin yapısı sayesinde istenilen ortamlarda rahatça kontrol edilebilir. Bununla beraber ürün beraberinde gönderilen jumper kablolar ile bağlantılar rahatlıkla yapılabilir.
Bluetooth 2.0'ı destekleyen bu kart, 2.4GHz frekansında haberleşme yapılmasına imkan sağlayıp açık alanda yaklaşık 10 metrelik bir haberleşme mesafesine sahiptir.
HC06'dan farklı olarak master veya slave modda kullanılacak şekilde ayarlanabilmektedir.
HC05 bluetooth modülümüzün bazı serilerinde AT modunda kullanabilmek için üzerindeki butona basılı tutmanız gerekmektedir ve default baudrate 38400 bps dir.
Özellikleri:
- Bluetooth Protokolü: Bluetooth 2.0+EDR(Gelişmiş Veri Hızı)
- 2.4GHz haberleşme frekansı
- Hassasiyet: ≤-80 dBm
- Çıkış Gücü: ≤+4 dBm
- Asenkron Hız: 2.1 MBps/160 KBps
- Senkron Hız: 1 MBps/1 MBps
- Güvenlik: Kimlik Doğrulama ve Şifreleme
- Çalışma Gerilimi: 1.8-5V(Önerilen 3.3V)
- Akım: 50 mA
- Boyutları: 43x16x7mm
Not: RX ve TX pinleri lojik 3.3V seviyesindedir. Arduino veya farklı 5V'luk sistemlerle kullanım için aşağıdaki bağlantı şeklini kullanabilirsiniz.
