Eğitim seti, kumanda devrelerinde kullanılan devre elemanları ile yapılabilecek devreleri kolayca kurmak, çalıştırmak ve bu devre elemanlarının çalışmasını en kolay şekilde kavranmasını sağlamak için eğitim amaçlı tasarlanmıştır.
Eğitim seti boyutları 100x80x20 cm dir

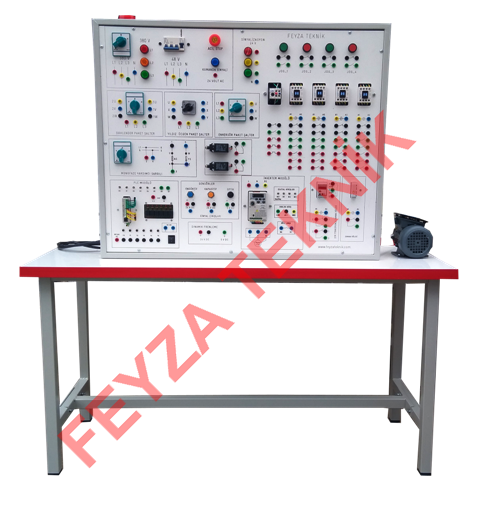

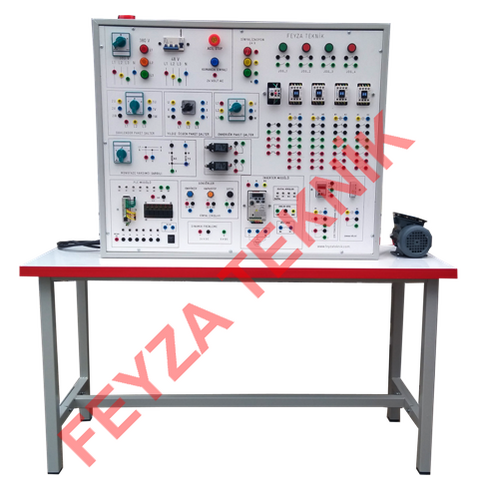

Set profillerden yapılmış ayaklara sahip, 1500x600 mm ölçülerinde MDF-lam tablası olan masanın üzerine monte edilmiştir.
Eğitim setinde güvenlik için; Kaçak akım koruma rölesi, 3 fazlı ve 1 fazlı Otomatik sigorta ve acil stop butonu bulunmaktadır.
Eğitim setindeki elemanlar endüstride kullanılan tiptir.
Eğitim seti 100 cm x 80 cm ebatlarındadır.
Kullanılan elemanların sembolleri set üzerine çizilmiştir.
Bütün bağlantılar 4 mm emniyetli tip born vidalar ile yapılmıştır.
Set üzerindeki malzemeler;
- 1 adet inverter
- 1 adet PLC (8 giriş, 6 çıkışlı)
- 4 adet çift yollu buton (Jog),
- 3 adet sinyal lambası
- 1 adet aşırı akım rölesi,
- 4 adet kontaktör,
- 1 adet zaman rölesi,
- 1 adet çok fonksiyonlu zaman rölesi
- 1 adet enversör pako şalter
- 1 adet yıldız/üçgen pako şalter
- 1 adet dahlender paket şalter
- 1 adet monofaze yardımcı sargılı motor şalteri
- 2 adet sınır anahtarı,
- 1 adet optik sensör
- 1 adet kapasitif sensör
- 1 adet endüktif sensör
- Dinamik frenleme için DC 24 volt kaynak
