Yeni Temel Elektrik-Elektronik Atölyesi Dersi Ölçme Uygulamaları ünitesine uygun devreler ile ölçme uygulamaları yapılabilmektedir.
9. Sınıf Atölye dersindeki Ölçme uygulamaları ünitesindeki devreler modüller üzerine çizilmiş, ölçüm uçları 4 mm emniyetli tip born vidalar ile çıkarılmıştır. AC ölçme modüllerinde yüklerin devrede olduğu sinyal lambaları ile takip edilebilmektedir.
Eğitim Seti, Elektriksel büyüklüklerin ölçülmesi ile ilgili kavramların öğrenilmesi, ölçü aletlerinin tanınması ve uygulama yapılması amacıyla tasarlanmıştır.

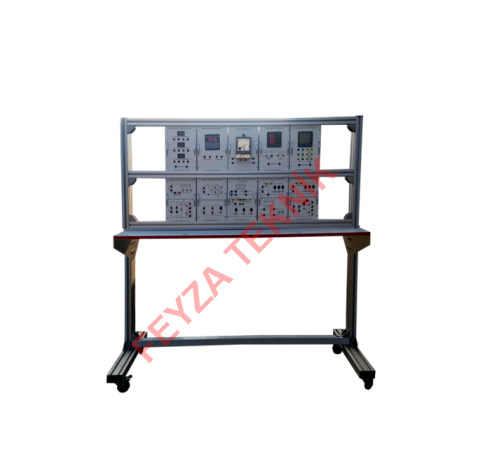

Eğitim seti 45 x 90 mm alüminyum profilden 55*160*160 cm ölçülerinde masa üzerine 10 adet modülün takılabileceği şekilde yapılmıştır.
Eğitim setinde aşağıdaki elemanlar bulunmaktadır.
- DC Ampermetre ile akım ölçme
- DC Voltmetre ile gerilim ölçme
- Elektrik devre deneyi
- Frekansmetre ile frekans ölçme
- Elektriksel büyüklüklerin ölçülmesi
- Wattmetre ile güç ölçme
- Elektrik sayacı ile enerji ölçme
- AC Ampermetre ile akım ölçme
- AC Voltmetre ile gerilim ölçme
- DC Multimetre Modülü
- Frekansmetre Modülü
- Sayaç Modülü
- Güç kaynağı Modülü
- AC Multimetre (Ampermetre-Voltmetre-Wattmetre)
