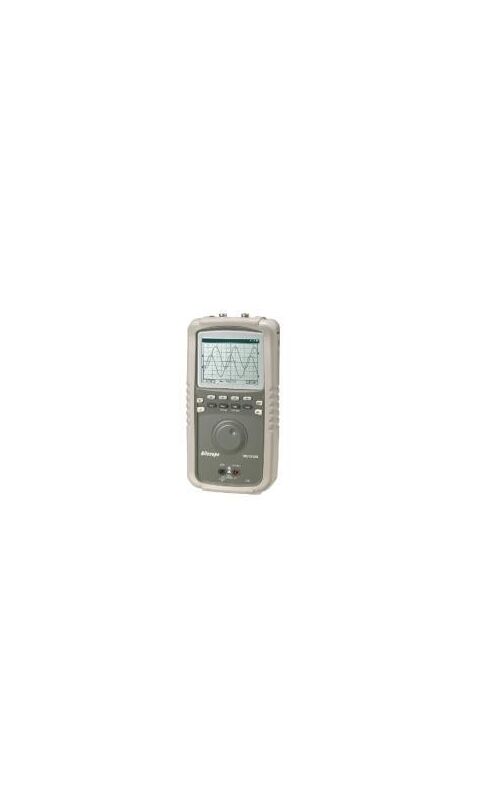

| OSİLOSKOP ÖZELLİKLERİ | |
| BANT GENİŞLİĞİ | 60MHz BANT GENİŞLİĞİ |
| ÖRNEKLEME ORANI | 200MS/s GERÇEK ÖRNEKLEME |
| GİRİŞ | |
| Giriş Kanalları | 300Vrms, CAT II |
| Giriş Kuplajı | 2 Kanal |
| Giriş Empedansı | DC, AC, GND |
| Prob Azalma Faktörü | 1MΩ ±1%, 20pF±3pF |
| BNC 'de Sinyal ve Ortak Arasında Maksimum Voltaj | 1X, 10X, 100X, 1000X |
| DÜŞEY | |
| Analog Bant Genişliği | 20 MHz |
| Analog Bant Genişliği Sınırlayıcısı | 20 MHz |
| Düşey Çözünürlük | 8-Bit |
| VOLTS/DIV Kademesi | 5 mV/div ~ 100 V/div (1, 2, 5 Step) |
| Offset Kademesi | ±5 div |
| Düşey Doğruluk | ±3% |
| BNC 'de Yükselme Zamanı | 2.3 ns |
| YATAY | |
| SEC/DIV Kademesi | 10 ns/div ~ 50 s/div |
| Zaman Baz Doğruluğu | ±0.01% |
| Konum Kademesi | İlk-tetik : 20div maks. Son-tetik : 1000div |
| TETİKLEME | |
| Tetikleme Kaynağı | CH1, CH2, AC Line, EXT |
| Tetikleme Kuplajı | DC, AC, HF REJ, LF REJ, Noise REJ |
| Tetikleme Modu | Edge, Pulse Width, Delay, Pattern, TV |
| Harici Tetikleme Kademesi | ±15V |
| Tetikleme Hassasiyeti | Yaklaşık 0.2div |
| KAZANÇ | |
| Gerçek Zaman Örnekleme Oranı | 200MS/s Tek kanal 100MS/s Kanal başına |
| Dalgaformu Enterpolasyonu | Dot, Linear, Sine, Pulse |
| Kayıt Uzunluğu | 125 kbytes/kanal |
| Kazanç Modu | Sample, Peak Detect, Envelope, Average |
| Peak (Tepe) Bulma | 10 ns |
| ÖLÇÜM | |
| İmleç | Voltaj farkı (DV) / Zaman farkı (DT) |
| Otomatik Ölçüm | İki imleç arasında, DT 'nin karşıtı |
| Frekans, Periyot, Mean, Pk-Pk, Cycle RMS, | |
| Min, Max, High, Low, Duty, Delay, Rise Time, | |
| Fall Time, Positive Overshoot, Negative Overshoot | |
| FONKSİYON | |
| Save (Kayıt) / Recall (Geri Çağırma) | 10 Dalgaformu, 10 Ayar |
| Zoom | Direkt Zaman / Volt dönüşümü |
| XY Modu | X Ekseni Kanal Girişi - Y Ekseni Kanal Girişi |
| EKRAN | |
| LCD | 4" , 320x240 MONO Ekran Işıklı |
| ARAYÜZEY | |
| Dahili USB Flash Memory System | Opsiyonel |
| PC Bağlantısı için USB | Standart |
| MEKANİK | |
| Boyut & Ağırlık | 107mm(W) x 220mm(H) x 55mm(D) & 1kg / 2.2 lbs Net metre |
| GÜÇ | |
| Adaptör | DC 9V 500mA (dahili şarj cihazı ünitesi ile) |
| Şarjedilebilir Pil Ünitesi | 5 saate kadar NIMH 7.2V |
| MULTİMETREÖZELLİKLERİ | |
| SAYIM | Otomatik kademe 4000 sayım, 3 3/4 dijit |
| Analog Bargraph ekranı ile | |
| DC VOLTAJ | |
| Kademe | 400mV - 1000V |
| Doğruluk | 0.1% + 10 digit |
| Giriş Empedansı | 10 Mohm |
| Aşırı yükleme Koruması | 10 saniye içinde 1,000V DC veya AC Peak (tepe) |
| AC VOLTAJ | |
| Kademe | 4V - 600V / 30kHz, True RMS |
| Doğruluk | 0.75% + 10 digit at 50 - 500 Hz |
| 2.0% + 10 digit at 500 - 30 KHz | |
| Giriş Empedansı | 10 Mohm |
| Aşırı Yükleme Koruması | 10 saniye içinde 1,000V DC veya AC Peak (tepe) |
| DİRENÇ | |
| Kademe | 400 ohm - 40M ohm |
| Doğruluk | 400 ohm - 4Mohm 0.5% + 10 digit |
| 40 Mohm 1.0% + 10 digit | |
| Giriş Empedansı | 10 Mohm |
| Aşırı yükleme Koruması | 10 saniye içinde 250V DC veya AC Peak (tepe) |
| FONKSİYON | |
| Diyot Testi | Doğruluk : 2% |
| Süreklilik | 60 ohm 'dan az, Buzzer ikazı |
| dBm (Ayarlanabilir) | Referans Değeri 2,4,8,16,50,75,93,110,125,135,150,300,600,900,1000,1200 |
| MIN / MAX / AVG | Zaman işaretli okumalar kayıtlar Minimum, Ortalama ve Maksimum |
| Sıcaklık, %RH | Harici adaptör ile Set-up modunda |
| FREKANS SAYIMI | |
| Kademe | 0.5Hz - 40MHz |
| Ekran | 4 digit |
| Periyot Ölçümü | 5Hz - 100MHz |
| Dahili Giriş Zamanı | 0.1s , 1s , 10s |
| Giriş Hassasiyeti | 100 mV RMS |
| Bir bölmede eş zamanlı ekran | Frekans, Periyot, Duty |
